概述：
　　汽車涂裝生產線控制系統使用美國羅克韋爾自動化(Rockwell Automation)公司推出的***優的工業控制網絡技術NetLinx的底層網絡，其工藝段包括輸送系統、控制系統和輸出系統，其中：輸送系統包括用于將車身輸送至各個工序的鏈條輸送機、滾床、移行機、旋轉裝置、升降機以及多個檢測單元；控制系統包括電泳烘干控制模塊、噴涂控制模塊和面漆檢查控制模塊，基于DeviceNet及As-i現場總線的汽車涂裝生產線控制系統，其上連接的輸入設備有按鈕、急停開關、接近開關、光電開關、行程開關和PLC，用于通過DeviceNet網絡控制上述輸送系統的傳輸；輸出系統基于EtherNet網絡，用于將電泳烘干控制模塊、噴涂控制模塊和面漆檢查控制模塊與EtherNet上的監控計算機連接，應用組態軟件可以顯示各生產設備的運行狀態、運行參數、自動故障報警、記錄故障點，調出相關的控制程序。

　　1、 工藝：工藝流程為 : 預脫脂→脫脂→熱水洗→冷水洗→酸洗→冷水洗→中和→冷水洗→表面調整→磷化→冷水洗→熱水洗→純水洗→干燥

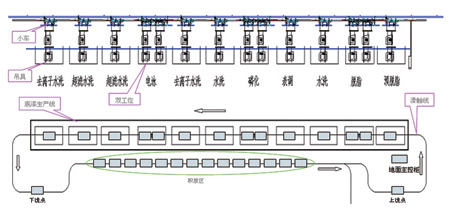

圖：工藝流程圖

　　2、 主要設備：升降機、輸送輥床、移行機、旋轉輥床、雙鏈輥床、雙鏈輥床、堆垛機、拆垛機及輔助設備等。

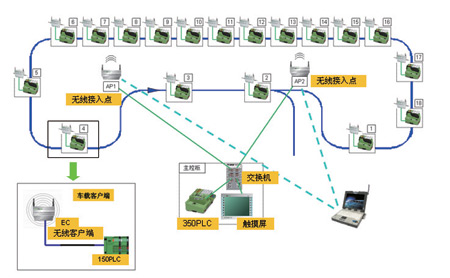

　　3、 自控系統圖：

 　　4、 功能與特點：

　　1）具有強大的抗電磁干擾能力。
　　2）網絡***多可支持64個節點，軟件支持在線自動建立系統，使用更方便。
　　3）總線電源與通訊信號使用同一電纜。
　　4）通訊速率快，通訊距離遠。
　　5）提供多種報警管理功能。包括：基于事件的報警、報警分組管理、報警優先級、報警過濾、新增死區和延時概念，以及通過網絡的遠程報警管理。
　　6）提供豐富的、集成的、內嵌式報表系統，用戶可根據需要創建多樣的數據報表。
　　7) 支持OPC標準，開發人員可以從任何一個OPC服務器直接獲取動態數據，也可向其他符合OPC規范的廠商的控制系統提供數據。
　　8) 安全性高，多級別的權限和安全區形成雙重保護。
　　9) 支持與遠程設備間通過撥號與VPN方式進行通訊，在不啟動運行系統的情況下，能測試對硬件設備的讀寫操作。
　　10) 支持分布式歷史數據庫和分布式報警系統，它可以將整個應用程序分配給多個服務器。
　　11)提供***的冗余功能，能夠有效降低數據丟失的可能性，增加了系統的可靠性，方便系統維護。
