概述：

污水自動化控制系統是通過程序、時間和邏輯關系集中控制污水處理過程中的設備起停，并通過在線監測儀表如PH計、溶解氧計、污泥濃度計、濁度儀等采集污水處理各環節水質情況，根據這些數據自動控制曝氣設備、加藥設備、攪拌設備以及排水設備的運行，并對設備及供電系統的狀態進行監控，將運行故障診斷、生產報表及能耗統計進行記錄并存儲。在中大型污水廠信息管理中心，數據通訊以工業以太網為基礎，利用寬帶、GPRS、CDMA、WIFI、電臺等連接設備，與現場子站數據實時通訊傳輸，實現污水廠生產過程、工藝過程集中監視、調度、管理。

工藝圖：

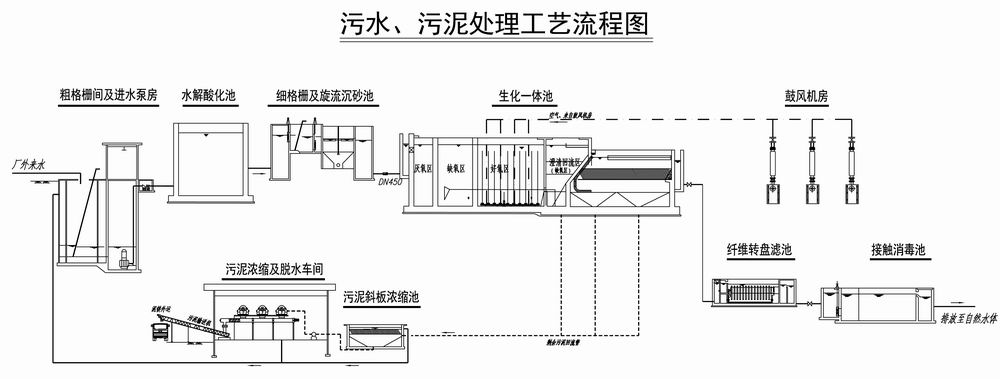

圖：工藝流程圖

主要設備：粗格柵、提升泵、細格柵、羅茨風機、纖維轉盤、離心泵、潛污泵、污泥泵、推進器、攪拌器、水下推進器、絮凝劑投加裝置、帶式壓濾機、污泥濃縮設備、紫外線消毒設備、加藥設備等。

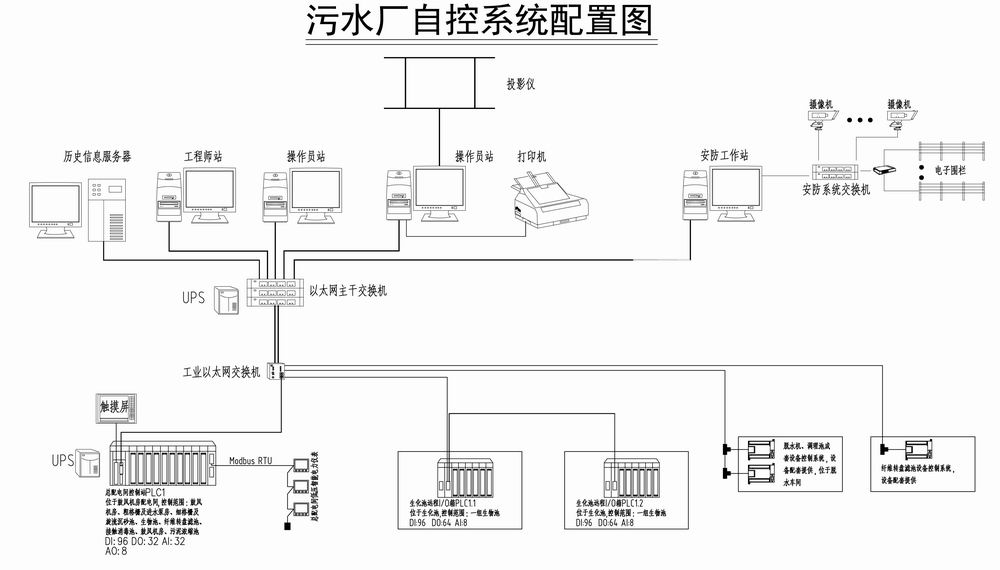

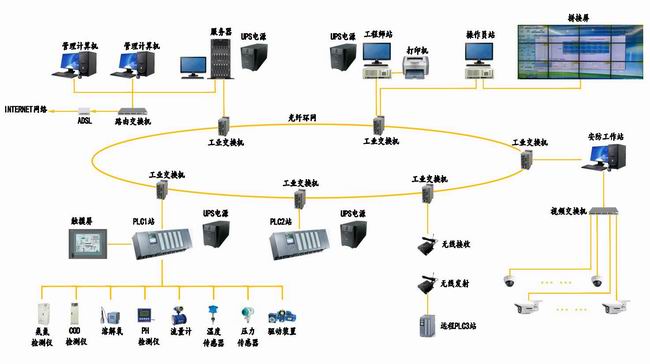

自控系統圖

功能與特點：

1、優化設計：了解用戶的需求，在充分考慮安全與功能前提下，進行個性化設計，保證系統的先進性并降低成本。

2、系統設備的高可靠與高穩定性保證生產的安全性：整個系統選用符合工業標準的成熟定型產品；PLC模塊具有自診斷與容錯功能；PLC控制柜內具有完善的抗干擾及防雷等技術措施；中控室及現地控制站設備均具備供電冗余功能；即使在上位機發生故障或通信中斷時，現地控制站亦可以在手動模式下獨立完成局部基本控制；

3、系統的開放性極大提高設備的擴容能力與兼容性：所有硬件接口，軟件協議全部按開放性的標準設計、編制，方便用戶對設備的增減、控制方案的選取、系統的擴建與維護。

4、操作實用性強：組態軟件和編程軟件都是全中文界面，豐富的圖畫功能，使用戶清晰的了解污水處理廠各工段的運行情況，故障報警點的分支細節，使操作員僅通過鼠標便可發布各種指令或切換畫面；用戶還可通過上位機訪問網絡內任意節點的數據，梯形監控工具亦可以監控工業以太網甚至控制器網絡內各站PLC梯形圖程序，而不需要現場操作，實現真正的無縫連接。

5、通訊連接靈活性強：因設備的通訊方式不同，距離遠近可以靈活選用以太網、modbus、CC-LINK、profrebus等通訊方式。根據環境要求可以選用無線與有線方式。在無線方式中可選用GPRS、WIFI、電臺等。

6、視頻監控可視性強：視頻光纖通信可對貯水池、泵站、加藥間等重要生產部位實施視頻監控，當發生人員闖入、設備運行異常等狀況時，系統會自動切換到視頻監控畫面。

7、管理輔助功能多樣：自動生成制水、供水各生產環節的匯總報表和統計報表；自動生成各項生產數據的歷史曲線、柱狀圖、餅圖等分析圖表，通過現場數據采集，實時顯示與監控，對數據進行有效分析，為決策者提供真實可靠的數據信息。

8、遠程與手機云端數據查詢功能：通過中控室服務器將污水廠生產監控數據實時上傳網絡服務器，實現遠程與手機云端數據查詢。
