供水系統是一個綜合的供水信息化管理控制平臺,可以將自來水公司管轄下的取水泵站、水源井、自來水廠、加壓泵站、供水管網等重要供水單元納入全方位的監控和管理之下。借助該系統,供水調度中心可遠程監測各供水單元的實時生產數據和設備運行參數;可遠程查看重要生產部位的監控視頻或監控照片;可遠程管理水泵、閥門等供水設備。實現工藝流程透明化、生產數據公開化和重要環節可視化,為供水工作的科學調度和安全生產提供可靠保障。

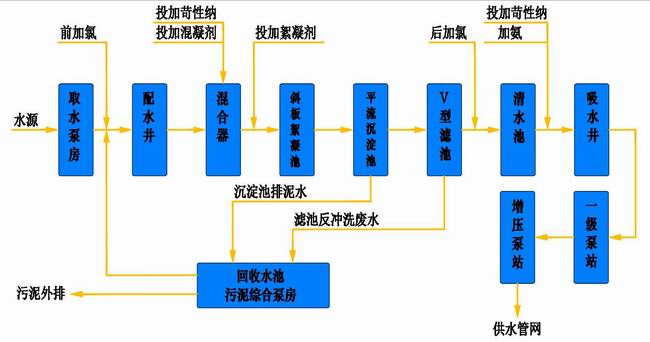

1、工藝:取水-儲水-加藥-混凝-沉淀-加氯-儲水-加壓-用戶;
圖:工藝圖
2、主要設備:供配電、采集取水泵、采集加藥設備、加氯設備、(水質、壓力、流量、液位)檢測設備、加壓泵站。

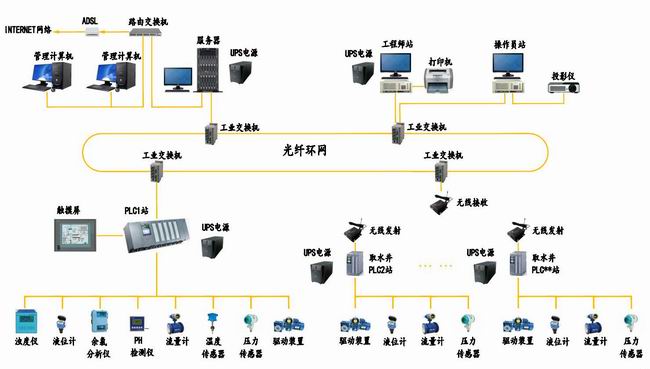

3、電氣拓撲圖:
4、功能與特點:
A、遠程監測與操作:遠程監測取水泵站的取水口水位、取水泵站出水壓力和流量;監測取水泵組的運行狀態和電流、電壓等運行參數;遠程自動控制取水泵組、閥門等設備的啟停。
B、靈活通訊連接:因設備的通訊方式不同,距離遠近可以靈活選用以太網、modbus、CCLINK、profibus等通訊方式。根據環境要求可以選用無線與有線形式,在無線方式中可選用GPRS、WIFI、電臺等。
C、報表功能:自動生成制水、供水各生產環節的匯總報表和統計報表;自動生成各項生產數據的歷史曲線、柱狀圖、餅圖等分析圖表。
D、視頻監控:使用視頻光纖通信,對取水泵站、水源井、水廠、加壓泵站等重要生產部位實施視頻監控,當發生人員闖入、設備運行異常等狀況時,系統自動切換到視頻監控畫面。
E、自動控制:系統可自動控制現場設備的運行,對流量、壓力等過程參數進行PID控制,并可遠程切換控制模式。
F、用戶數據監控與分析:通過遠程數據采集,實時顯示與監控,對數據進行有效分析,為決策者提供真實可靠的數據信息。
